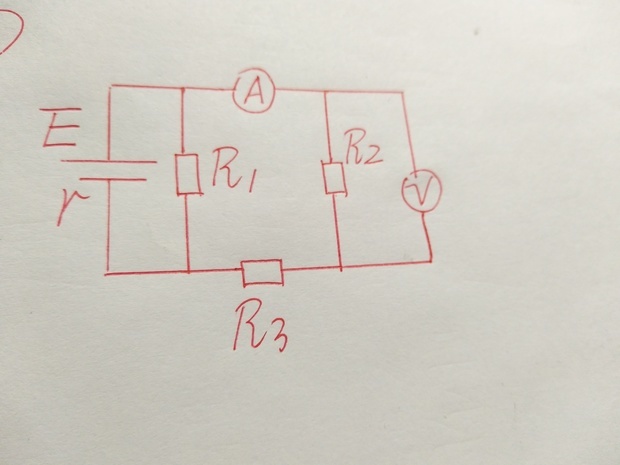

如图,电压表测的对象

来源:360问答 编辑:刘梓楠

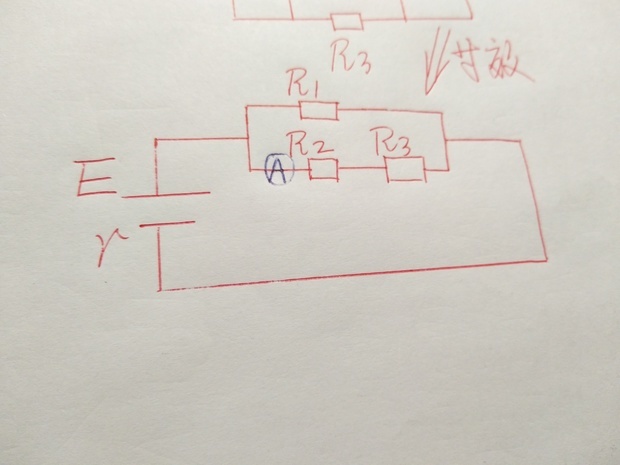

有网友碰到过这样的如图,电压表测的对象,问题详细内容为:等效电路图中电压表怎么连?,我搜你通过互联网收集了相关的一些解决方案,希望对有过相同或者相似问题的网友提供帮助,具体如下:

解决方案1:

与R2并联在一起


解决方案2:

A点电压就是E处电压,你直接电压表连接到E的正负端即可


解决方案3:

连接E、和r就可以

如图所示的电路中,电压表V1、V2和V3分别测量的是_...

答:因为该电路是串联电路,V2并联在L1两端,所以V2测量L1两端的电压;而V3与L2并联,所以V3测量L2两端的电压;V1直接并联在电源两端,所以V1测量电源电压;因为串联电路两端的电压等于各部分电压之和,所以电源电压等于L1两端的电压与L2两端的电压...

如图所示,闭合开关S后,电压表测量的是(  )A...

答:电压表的使用规则之一:并联在电路中,即与被测电路并联;此题中,电压表与灯泡L2并联;故电压表是测L2两端的电压.故选B.

如图,这三种电路接法电压表是测的什么

答:如果这三个电路做为实验电路的话,左图测的是R2两端电压,中间测的是电源电压,右侧测的是R1两端电压。 实验结果看出:这三个测量结果是相等的。这说明:在并联电路中,如果干路中没有其它用电器,则各支路两端的电压相等,且等于电源两端的电压...

如图所示是某同学用电压表测小灯泡L1两端电压的实...

答:(1)电源是由两节电池串联而成,因此电源电压为3V,故电压表选择0~3V量程即可;而图中电压表选择了0~15V的量程,错误;(2)测灯L1两端电压,因此电压表与灯L1并联,而图中电压表与导线并联,故错误;(3)电流从电压表的“-”接线柱流入,从“+...

在如图所示的电路中,闭合开关S,能用电压表测量L1...

答:因为A B C选项均为串联电路,并且电压表都是并联在L2的两端,故ABC选项均不符合题意;D选项中L1和L2两灯并联,电压表与两灯并联,并且两灯两端电压相等,故D选项符合题意.故选 D.

如图 电压表测什么电压

答:(1)当S1、S2断开时,电路中的电流沿图中红线所示过电路,所以它的电路如图2所示,R2与R3串联,很明显这时电压表测的是电阻R2两端电压U2。 (2)(2)当S1、S2都闭合时,电路中的电流沿图中蓝线所示通过电路,A、B两点是干路和支路的分界点;电...

如图,这个电压表会测到中间那条电路的电压吗?为...

答:如果把电灯灯泡电阻视为0的话,可以测到电源。开关断开时是没有电流通过的。所以也没有电压。

如图的电路中,开关S1和开关S2原来是断开的,如果...

答:读图可知,当开关S1闭合、S2断开时,两灯泡串联,电压表与灯L1并联,故测的是灯L1两端的电压;如果将开关S1和S2都闭合,则开关S2将灯泡L2短路,电路中只有灯L1工作,故短路的电灯是L2.故答案为:L1;L2.

电压表测量电压时,应与被测电路并联,小明在实验...

答:电压表串联接入电路,由于电压表电阻很大,从而导致串联电路中的总电阻很大,由公式I=UR可知,在电源电压不变时,电路中的电流就很小,几乎没有电流通过电阻,所以小灯泡不亮,但电压表相当于接到电源的正负两极上,电压表有示数,接近于电源电...

如图所示,用电压表分别测量L1两端的电压U1、L2两...

答:(1)由串联电路电压规律可知,总电压比任何一个用电器两端的电压都大.(2)(3)(4)由图可知,左边电压表指针的偏转角度比右边电压表指针的偏转角度小,而左边的电压表示数显示的是总电压,右边的电压表示数显示的是 L1两端的电压,所以出现...
